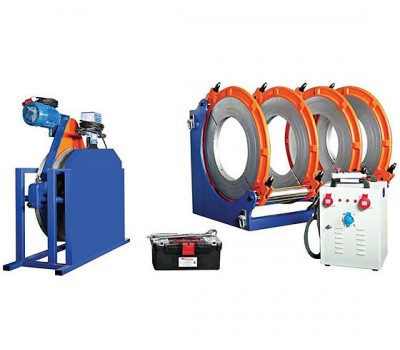

Апарат для стикового зварювання пластикових труб Weltech W800

КОМПЛЕКТАЦІЯ WELTECH 800 W

• • Центратор

• • Вкладиші діаметром 500, 560, 630 та 710 мм

• • Гідравлічна станція

• • Електричний торцювальник

• • Нагріваючий елемент

• • Паспорт, гарантійний талон

ПРИЗНАЧЕННЯ

Призначається для зварювання труби з трубою або фітингом діаметром 500-800 мм з показниками SDR від 6 до 41, через які транспортують газ та газоподібні середовища, питну та технічну воду, каналізаційних стоки, що під тиском не перевищує величину 25 атмосфер. Деякі системи каналізації та водопостачання мають досить складні ділянки стикувань труб та фітингів, тому проводити зварювальні роботи рекомендується сучасним та якісним обладнанням.

ГІДНОСТІ АПАРАТУ:

• Завдяки наявності 4 затискачів, що використовуються для повного захоплення деталей, що зварюються, здійснюється точне і швидке відцентрування перед зварюванням, що дозволяє швидко і якісно проводити роботи.
• Невибагливість у догляді та міцний корпус дозволяють використовувати його у будь-яких умовах, що дозволяють проводити роботи виходячи з технічних умов полімерів ПЕ та ПП.
• Наявність якісного зачистного пристрою – торцювальника. Завдяки йому торці обох деталей, що зварюються, мають ідеально гладку поверхню.
• Надійний та довговічний шов здатний витримати тиск на весь період служби трубопроводу.
• Вкладиш редукційний. Всі діаметри (мм) 500, 560, 630, 710.

ВУЗЛИ ТА АГРЕГАТИ:

1. Центратор. Оснащений чотирма затискачами. Два з яких нерухомі, а два рухомі. В дію наводяться за допомогою гідроциліндрів, з використанням механічного ручного насоса, або гідроблоку, в залежності від моделі. Має жорстку конструкцію, не деформується і міцно утримує елементи, що зварюються, в сильній фіксації.

2. Гідроблок. Використовується для зведення та розведення затискачів. Видає стабільне показання тиску навіть за аварійного вимкнення гідравлічного насоса. Для регулювання величини тиску є манометр. Процес зведення та розведення виконується за допомогою пульта.

3. Торцювальник. Забезпечує ідеальну площину торців деталей, що зварюються. Є фіксатор, який утримує їх у робочому положенні.

4. Нагрівач. Служить для рівномірного нагрівання торців для подальшого зварювання з температурою нагріву по всій площі від 30 до 300 градусів. Покритий якісним та довговічним тефлоновим покриттям, що перешкоджає прилипанню до нагрівача.

5. Вкладиші. Литі, із міцного алюмінію. Один комплект має вісім напівкілець – по 2 на кожен затискач центратора. Від 500 до 710 мм. Для фіксації використовуються шпильки з різьбленням.

6. Фіксатор-затискач. Використовується для приварювання коротких втулок із зовнішнім діаметром від 500 до 800 мм.

7. Контейнер. Необхідний для зручного перенесення торцювальника та нагрівача та їх зберігання. а також є термоізолятор для нагрівача.

8. Додаткові інструменти. Гайковий ключ, болти для вкладишів та чотиригранний ключ для фіксації болтів.

9. Прилад протоколювання. Цей елемент не входить до стандартного переліку комплектації та купується за окрему плату. Його функція полягає в автоматизації процесу зварювання з мінімальною участю людського ресурсу. Прилад протоколювання вносить у пам'ять результати кожного звареного стику, а також здійснює повний контроль усіх циклів зварювання.
